Zu den industriellen Sägemehltrocknern und Reisschalentrocknungsmaschinen gehören hauptsächlich Luftstromtrockner und Rotationstrommeltrockner. Die Sägemehltrocknungsmaschine kann Sägemehl, Reishülsen, Holzspäne, Strohreste usw. mit einem Feuchtigkeitsgehalt von weniger als 60% trocknen, um den Feuchtigkeitsgehalt auf weniger als 10% zu bringen. Das getrocknete Sägemehl und die Reishülsen können zur Verarbeitung von Sägemehlbriketts, Pini-Kay, Holzpellets, Holzbrettern, Papier, Möbeln usw. verwendet werden.

Die Wärmequelle der Sägemehl- und Reishülsentrocknungsmaschine nutzt hauptsächlich die Wärme von brennenden Biomasse-Rohstoffen, und die Wärme kann während des Trocknungsprozesses recycelt werden, was sehr energiesparend ist. Aufgrund ihrer hohen Trocknungseffizienz werden diese kommerziellen Sägemehltrockner häufig in verschiedenen Holzkohleproduktionslinien und Papierfabriken eingesetzt.

Klassifizierungen der Sägemehl- und Reishülsentrocknungsmaschine

Derzeit werden zum Trocknen von Sägemehl und Reisschalen hauptsächlich Luftstrom-Sägemehltrockner und Trommel-Sägemehltrockner verwendet. Das Aussehen, der Aufbau, das Funktionsprinzip, die Verarbeitungskapazität und die Anwendungsszenarien dieser beiden automatischen Trocknermaschinen sind sehr unterschiedlich.

Luftstrom-Reishülsentrocknermaschine

Die Luftstrom-Reisschalen-Trocknungsmaschine wird auch als Rohrtrockner bezeichnet und ist eine ideale Trocknungsausrüstung mit geringer Investition und schnellem Gewinn. Diese Luftstrom-Reisschalen-Trocknungsmaschine ist die kontinuierliche und schnelle Trocknungsanlage, die normalerweise in Holzkohleproduktionslinien verwendet wird.

Die losen körnigen Materialien schweben in heißer Luft und werden beim Trocknungsprozess sofort entfeuchtet. Diese Luftstromtrocknungsmaschine eignet sich zum Trocknen von körnigen Materialien wie Sägemehl und Reisschalen. Nach dem Trocknen beträgt der Feuchtigkeitsgehalt der Rohstoffe weniger als 10%.

Arbeitsablauf der Luftstrom-Sägemehltrocknermaschine

Holz, Äste, Stämme, Bambus, Stroh, Zuckerrohrbagasse und andere Biomaterialien sollten vor dem Trocknen von der Holzzerkleinerungsmaschine zu Sägemehl zerkleinert werden. Die Anforderung an die Rohmaterialien für die Trocknung im Luftstrom-Sägemehltrockner beträgt einen Durchmesser von weniger als 5 mm.

Vor dem Luftstromtrockner befindet sich ein Zündofen zur Bereitstellung heißer Luft wie bei der Wäschespinne. Nachdem das Sägemehl oder die Reisschale in den Trockner gegeben wurde, wird es mit der Vorderseite des Ventilators in den Rohren umgedreht. Das Material wird in der Trocknungsmaschine gleichmäßig verteilt und steht in vollem Kontakt mit der heißen Luft, um die Trocknungsgeschwindigkeit zu beschleunigen.

Im Trocknungsprozess wird das Material unter der Einwirkung von Heißgas am Ende des Trockners aus dem Staubabscheider ausgetragen, nachdem es getrocknet wurde. Die Hochtemperatur-Heißluft im Luftstromtrockner im Trocknungsrohr mit hoher Geschwindigkeit, die Verweilzeit ist sehr begrenzt, daher ist sie im Allgemeinen nur für den Trocknungsprozess der konstanten Verdampfungsgeschwindigkeit der Materialoberfläche geeignet.

Das Funktionsprinzip der Luftstrom-Sägemehltrocknungsmaschine besteht darin, körnige feuchte Materialien in den Heißluftstrom zu schicken und so trockene körnige Produkte zu erhalten. Der Luftstrom-Reisschalentrockner hat eine gute Wirkung auf die Reduzierung der Umweltverschmutzung.

Anwendungen des Luftstromtrockners für die Sägemehltrocknung

Luftstromtrockner sind weit verbreitet in der Metallurgie, im Baustoffwesen, in der Futtermittel-, Bergbau-, Lebensmittel-, Medizin-, Chemie-, Pharma-, Kohlewasch-, Düngemittelherstellungs-, Leichtindustrie und Holzkohleproduktion.

Die Leistung der Reisschalen-Trocknungsmaschine variiert je nach Feuchtigkeit der Rohstoffe und liegt zwischen 200 kg/h und 600 kg/h. Je geringer der Feuchtigkeitsgehalt des Materials ist, desto größer ist die Leistung des Trockners.

In der Holzkohleproduktionslinie wird die Lufttrocknermaschine hauptsächlich hinter dem Zerkleinerer eingesetzt, nachdem das Material zerkleinert wurde. Das granulare nasse Material wird schnell zu den erforderlichen granularen Trockenprodukten getrocknet. Danach werden die Materialien mit einer Schneckendosieranlage zur Sägemehl-Brikettiermaschine und zum Karbonisierungsofen transportiert, um die Holzkohleproduktion weiter voranzutreiben.

Merkmale der Luftstrom-Reishülsentrocknermaschine

1. Trocknung von Rohmaterialien: Reishülsen, Sägemehl, Späne, Äste, Holzschnitzel und andere granulare Rohmaterialien nach dem Mahlen (Durchmesser weniger als 3 mm, Länge weniger als 5 mm).
2. Die Produktionseffizienz: Heißluft beträgt 180 ℃, die relative Luftfeuchtigkeit von 35%, trockenes Sägemehl oder Reisschalen beträgt 10%, die Heißlufttemperatur beträgt nicht weniger als 180 ℃, die Austrittsöffnungstemperatur beträgt 40-50 ℃.
3. Brennstoffoptionen: Holzschnitzel, Äste, Kohle, Dampf oder elektrische Heizung.
4. Hohe Trocknungsintensität und geringe Investitionskosten für die Ausrüstung. Die Luftstromtrocknermaschine mit großer Kapazität und hoher Wasserverdampfungskapazität, mit geringer Größe und geringeren Investitionen, ist im Vergleich zu anderen Trocknungsmaschinen unvergleichlich.
5. Hoher Automatisierungsgrad und gute Produktqualität. Während des Trocknungsprozesses wird das Material vollständig in der Rohrleitung transportiert, und die Trocknungszeit ist sehr kurz (nur 2-10 Sekunden). Während dieser Zeit wird die Wärme hauptsächlich zur Wasserverdampfung genutzt, und die Temperatur des Materials selbst steigt nicht stark an, sodass die Temperatur nur geringe Auswirkungen auf das Produkt hat. Daher kommt das Produkt nicht mit der Außenwelt in Kontakt, was zu geringen Verunreinigungen und guter Qualität führen kann.
6. Komplette Ausrüstungslieferung und optional verfügbare Wärmequellen. Benutzer können entsprechende Geräte gemäß den Materialbedingungen und Prozessanforderungen konfigurieren.
7. Für die Auswahl des Heizmodus können Benutzer aufgrund der großen Anpassungsfähigkeit der Luftstromtrocknermaschine elektrische Heizung, Dampfheizung, Wärmeleitölheizung, Kohleverbrennungs-Heißluftofen, Gas-Heißluftofen, Dampf + elektrische Heizung und andere kombinierte Formen entsprechend den Bedingungen des Standorts der Ausrüstung wählen.

Technische Parameter der Luftstrom-Sägemehltrocknermaschine

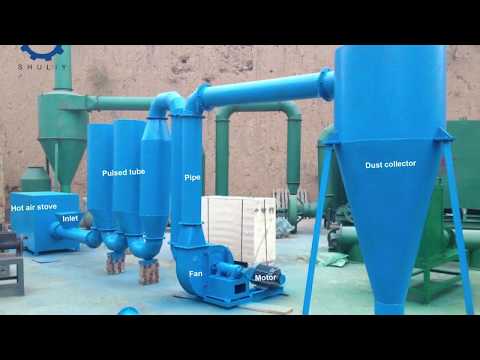

Video der Luftstrom-Reishülsentrocknermaschine

Merkmale der Luftstromtrocknermaschine

1. Trocknung von Rohmaterialien: Reishülsen, Sägemehl, Späne, Äste, Holzschnitzel und andere granulare Rohmaterialien nach dem Mahlen (Durchmesser weniger als 3 mm, Länge weniger als 5 mm).
2. Die Produktionseffizienz: Heißluft 180 ℃, die relative Luftfeuchtigkeit von 35% Sägemehl oder Reishülsen wird auf eine relative Luftfeuchtigkeit von 10% getrocknet, die Heißlufttemperatur ist nicht niedriger als 180 ℃, die Austrittstemperatur am Auslassmund beträgt 40-50 ℃.
3. Brennstoffoptionen: Holz (Holz), Kohle, Dampf oder elektrische Heizung.
4. Hohe Trocknungsintensität und geringe Investitionskosten für die Ausrüstung. Die Luftstromtrocknermaschine mit großer Kapazität und hoher Wasserverdampfungskapazität, mit geringer Größe und geringeren Investitionen, ist im Vergleich zu anderen Trocknungsmaschinen unvergleichlich.
5. Der hohe Automatisierungsgrad und die gute Produktqualität. Während des Trocknungsprozesses wird das Material vollständig in der Rohrleitung ausgetragen und die Trocknungszeit ist sehr kurz (nur 2-10 Sekunden). Während dieser Zeit wird die Wärme hauptsächlich zur Wasserverdunstung genutzt und die Temperatur des Materials selbst steigt nicht stark an, sodass die Temperatur kaum Einfluss auf das Produkt hat. Daher kommt das Produkt nicht mit der Außenwelt in Kontakt, kann eine geringe Verschmutzung aufweisen und ist von guter Qualität.
6. Komplette Ausrüstungslieferung und optionale Wärmequelle. Benutzer können entsprechende Geräte gemäß den Materialbedingungen und Prozessanforderungen konfigurieren.
7. Für die Auswahl des Heizmodus können Benutzer aufgrund der großen Anpassungsfähigkeit der Luftstromtrocknermaschine elektrische Heizung, Dampfheizung, Wärmeleitölheizung, Kohleverbrennungs-Heißluftofen, Gas-Heißluftofen, Dampf + elektrische Heizung und andere kombinierte Formen entsprechend den Bedingungen des Standorts der Ausrüstung wählen.
8. Die grundlegende Luftstrom-Trocknungsmaschine eignet sich für lose körnige Materialien mit geringer Viskosität. Materialien mit hoher Viskosität müssen mit anderen entsprechenden Geräten ausgestattet werden.

Trommeltrockner für Sägemehl

Rotations-Sägemehl-Trocknermaschinen können auch als Trommeltrockner und Rotationstrockner bezeichnet werden, was die übliche Trocknungsausrüstung für die Mineralverarbeitung und die Holzkohleproduktion ist.

Die Trommeltrocknermaschine hat eine kompakte Struktur, die hauptsächlich aus einem rotierenden Körper, einer Hubplatte, Zahnrädern, einem Getriebe, einer Stützvorrichtung, einem Dichtungsring und anderen Komponenten besteht.

Bei der Verwendung dieser Trocknermaschine sollten wir normalerweise einen kleinen Zündofen vor dem Trommelkörper bauen oder kaufen, um Heißluft bereitzustellen. Trommeltrockner für Sägemehl werden häufig in der Lebensmittel-, Futtermittel-, Chemie-, Medizin-, Bergbau- und anderen Industrien eingesetzt.

Was ist die Trommeltrocknermaschine?

Die Trommel-Reisschalen-Trocknungsmaschine sieht aus wie ein Zylinder, der leicht in horizontaler Richtung geneigt ist. Die pulverförmigen Materialien wie Sägemehl oder Reisschalen werden vom oberen Ende hinzugefügt, dann strömen heiße Luft und Materialien in den mittleren Zylinder. Durch die Drehung des Zylinders selbst bewegt sich das Material aufgrund der Wirkung der Schwerkraft mit der Hubplatte zum unteren Ende.

Die Innenwand des Zylinders ist mit vielen Hebeplatten ausgestattet, die das Material anheben und nach unten streuen können und die Kontaktfläche zwischen dem Material und dem Heißluftstrom vergrößern, um die Trocknungsgeschwindigkeit zu verbessern und die Vorwärtsbewegung des Materials zu fördern . Nach dem Trocknen werden die Materialien vom Staubsammler am Boden der Rotationstrocknermaschine gesammelt.

Rohmaterialien für die Trocknung mit Trommeltrocknern für Sägemehl

Sägemehl, Reisschalen, Bambusspäne, Erdnussschalen, Kokosnussstücke, Sesamstangen, Wattestäbchen, Bohnenstangen, Vinasse-Schlacke, Tierfutter und mineralische Materialien wie Hüttenkalk, Kohlepulver, Schlacke, Ton und andere Materialien.

Stundenkapazität von Trommeltrocknern: 300 kg/h - 2000 kg/h.

Anwendungen des Sägemehl-Trommeltrockners

Die Leistung der Trommeltrocknermaschine variiert je nach Feuchtigkeit der Rohmaterialien. Je geringer der Feuchtigkeitsgehalt des Materials, desto größer ist die Leistung der Trocknermaschine. Der Durchmesser der Trommel kann unterschiedlich sein und wir können ihn für Sie anpassen. Außerdem ist die Drehzahl der Trommel einstellbar.

Diese Reishülsentrocknermaschine wird häufig in der Holzkohleproduktionslinie verwendet, um die Materialien im ersten Schritt zu trocknen. Dann werden die getrockneten Materialien, die normalerweise einen Feuchtigkeitsgehalt von weniger als 10% haben, von der Sägemehl-Brikettiermaschine extrudiert, um Pini-Kay herzustellen. Und die Pini-Kay kann weiter im Karbonisierungsofen karbonisiert werden.

Trommeltrockner für Sägemehl in Anlagen

Vorteile von industriellen Trommeltrocknern

1. Die Rotationstrocknermaschine verfügt über eine große Verarbeitungskapazität, einen geringeren Kraftstoffverbrauch und niedrige Trocknungskosten.
2. Die Trommel-Trocknermaschine nimmt die Struktur eines verstellbaren Mittelzugschiffs an, das gut mit dem Laufring abgestimmt ist und Verschleiß und Stromverbrauch erheblich reduziert.
3. Die Reishülsentrocknermaschine ist speziell mit einer Blockradstruktur ausgestattet, die den horizontalen Schub, der durch die Neigung der Ausrüstung verursacht wird, erheblich reduziert. Starke Überlastungsbeständigkeit, Zylinder läuft reibungslos, hohe Zuverlässigkeit.
4. Die Sägemehltrocknungsausrüstung hat die Vorteile der Hochtemperaturbeständigkeit und kann Heißluft bei hohen Temperaturen zur schnellen Trocknung von Materialien verwenden. Starke Erweiterbarkeit, das Design berücksichtigt die Produktionsreserve, auch wenn die Leistung leicht steigt, ist kein Austausch der Ausrüstung erforderlich.
5. Die Hubplattenverteilung der Rotationstrocknermaschine und das Winkeldesign sorgen für eine angemessene und zuverlässige Leistung, so dass die Wärmenutzungsrate hoch ist, eine gleichmäßige Trocknung, weniger Reinigungsmaterialien und eine einfache Wartung möglich sind.

Technische Parameter von Trommel-Reishülsentrocknern

NEIN.	MODELL	KAPAZITÄT	LEISTUNG	VORFÜHRDURCHMESSER	ABMESSUNGEN
1	SL-D800	500kg/h	2,2+7,5 kW	≤5mm	15000*2600*3800mm
2	SL-D1000	1000 kg/h	3+15 kW	≤5mm	16000*2600*3800mm
3	SL-D1200	2000 kg/h	3+18,5 kW	≤5mm	18000*2800*4000mm
4	SL-D1500	3000 kg/h	5,5+22 kW	≤5mm	19000*3000*4500mm

Video von Sägemehl-Trommeltrocknern
